液氮管路流量調節裝置是控制液氮輸送速率、匹配下游需求（如低溫冷卻、速凍加工、實驗控溫）的核心設備，其性能直接決定液氮利用效率與系統運行穩定性。由于液氮具有 77K（-196℃）極低沸點、易汽化、低溫下材料易脆化等特性，常規流體流量調節裝置無法直接適配，需針對低溫環境設計專用結構與控制邏輯。本文圍繞液氮管路流量調節裝置的技術要點，剖析實際應用中的典型問題，并提出優化方案。
一、液氮管路流量調節的核心需求與特性約束
液氮的物理特性對流量調節裝置提出了遠超常溫流體的嚴苛要求，是裝置設計的核心約束條件：
1. 核心調節需求
-
精準控量：不同場景對液氮流量精度要求差異顯著 —— 實驗室低溫物性測試需流量精度 ±0.5%~±1%（如維持樣品冷卻速率穩定），工業食品速凍需 ±2%~±5%（匹配生產線節拍）；
-
寬范圍調節：同一系統可能需覆蓋 “小流量穩壓”（如 5L/h~50L/h，用于超導磁體補冷）與 “大流量動態調節”（如 500L/h~2000L/h，用于大型低溫艙降溫）；
-
抗擾動能力：需抵御液氮汽化（管路壓力波動）、環境溫度變化（外界熱量侵入導致局部汽化）對流量穩定性的影響，避免 “氣塞”（氣泡堵塞管路）引發流量驟降。
2. 低溫特性約束
-
材料脆化風險：裝置接觸液氮的部件（閥體、閥芯、密封件）需耐受 - 196℃低溫，普通碳鋼、鑄鐵易脆裂，需選用 304/316L 不銹鋼、無氧銅、鈦合金等低溫韌性材料；
-
密封失效隱患：常溫密封件（如丁腈橡膠）在低溫下會硬化、失去彈性，導致液氮泄漏；氦分子易穿透常規密封結構，若裝置用于含氦氣的液氮系統，需額外強化密封性能；
-
汽化干擾：液氮在管路中流動時，若流速過快（超過 3m/s）或局部壓力驟降，易發生 “閃蒸”（瞬間汽化），形成氣液兩相流，導致流量檢測與調節失準。

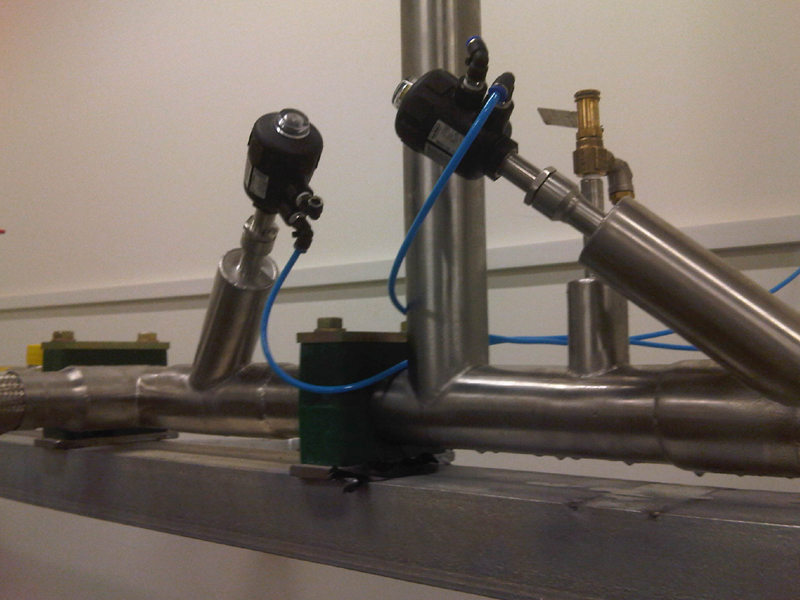

二、液氮管路流量調節裝置的核心組成與關鍵技術
典型液氮管路流量調節裝置由檢測單元、控制單元、執行單元、低溫適配結構四部分組成，各模塊需協同解決低溫環境下的精度、穩定性與可靠性問題：
1. 核心組成與功能
2. 關鍵技術突破
（1）抗汽化流量檢測技術
-
雙參數補償算法：流量傳感器同時采集 “瞬時流量” 與 “管路壓力”，當壓力低于液氮飽和蒸氣壓（77K 時約 101kPa）時，控制器自動補償汽化導致的流量偏差（如壓力每降低 10kPa，流量修正系數增加 5%）；
-
氣液分離前置設計：在流量傳感器入口設置螺旋式氣液分離腔，利用離心力將汽化產生的氣泡分離至頂部排氣口（配自動排氣閥），確保傳感器僅檢測純液流，提升檢測精度（誤差可控制在 ±0.8% 以內）。
（2）低溫高響應調節技術
-
套筒式閥芯結構：相比傳統截止式閥芯，套筒式閥芯采用 “多孔節流” 設計，可減少液氮流動時的局部湍流，避免閃蒸；同時閥芯行程與流量呈線性關系（調節比 1:50），適合寬范圍流量控制；
-
快速驅動方案：采用 “步進電機 + 減速齒輪” 驅動機構，響應時間≤0.5s（針對突發性流量需求，如低溫艙快速降溫）；氣動執行器則通過增大氣缸直徑（如 Φ50mm）提升驅動力，避免低溫下密封摩擦力增大導致的響應延遲。
（3）長效密封與防泄漏技術
-
金屬 - 金屬雙密封結構：閥體與閥蓋采用 “紫銅墊片 + 金屬密封環” 雙重密封，紫銅墊片在低溫下產生塑性變形，填補密封面微小縫隙；金屬密封環采用哈氏合金，耐低溫腐蝕且密封壽命≥10000 次開關；
-
泄漏監測聯動：在閥體密封部位設置微漏檢測孔，連接氦質譜檢漏接口，日常運行中可通過 PLC 實時監測密封面壓力，當泄漏率超過 1×10??Pa?m3/s 時觸發報警，避免液氮大量泄漏。
三、液氮管路流量調節裝置的常見故障與成因分析
實際應用中，裝置故障多源于 “低溫環境適配不足” 或 “操作維護不當”，典型問題及根因如下：
1. 流量調節精度漂移
-
故障表現：設定流量為 100L/h 時，實際流量波動范圍超過 ±5%，且隨運行時間延長偏差增大；
-
核心成因：①流量傳感器葉輪因低溫潤滑脂失效（普通潤滑脂 - 40℃凝固）導致卡滯，檢測值偏低；②控制算法未考慮環境溫度變化（如夏季環境溫度高，管路冷量損失大，液氮局部汽化量增加，導致實際液流量減少）。
2. 閥芯凍結與卡澀
-
故障表現：調節閥無法正常啟閉，或閥芯行程卡頓，流量調節無響應；
-
核心成因：①管路中殘留的水分在閥芯表面凍結（液氮溫度下水分瞬間結冰），形成 “冰殼” 阻礙閥芯運動；②閥體絕熱層破損，外界空氣中的水蒸氣在閥體表面凝結后凍結，導致閥桿與填料之間卡澀。
3. 密封泄漏加劇
-
故障表現：閥體法蘭連接處或閥桿填料處出現液氮泄漏，低溫導致周圍結霜，甚至引發管路外壁結冰；
-
核心成因：①安裝時法蘭螺栓緊固力矩不均（低溫下金屬熱收縮率差異大，力矩失衡導致密封面貼合不緊密）；②填料選用不當（如采用石棉填料，低溫下失去彈性，無法補償閥桿的軸向位移）。
四、基于故障解決的裝置優化設計方案
針對上述問題，需從 “材料升級、結構改進、控制優化、運維適配” 四個維度進行優化，提升裝置低溫適應性與可靠性：
1. 抗凍與防卡澀優化
-
閥芯防冰結構：在閥芯頭部開設 “導流槽”，引導液氮流動時沖刷閥芯表面，避免水分附著凍結；同時在閥體入口端設置 “干燥過濾單元”（填充分子篩，吸附水分含量≤0.1ppm），從源頭減少結冰風險；
-
低溫自潤滑設計：流量傳感器葉輪軸采用 “氮化硅陶瓷軸承”（無潤滑脂設計），利用液氮自身的潤滑性減少摩擦；閥桿填料選用 “膨脹石墨 + 聚四氟乙烯復合填料”，低溫下仍能保持彈性（-200℃時壓縮回彈率≥80%），避免卡澀。
2. 精度穩定性提升
-
雙傳感器冗余配置：采用 “渦輪流量計 + 科里奧利流量計” 雙檢測模式，當其中一個傳感器因低溫故障時，控制器自動切換至另一傳感器，確保流量檢測不中斷；同時通過雙傳感器數據比對，實時修正檢測誤差（精度可提升至 ±0.5%）；
-
自適應溫度補償算法：控制器新增 “環境溫度采集模塊”，當環境溫度每變化 5℃，自動調整 PID 參數（如溫度升高時，增大比例系數，加快調節響應速度，抵消汽化量增加的影響）。
3. 密封與安裝優化
-
法蘭密封力矩標準化：根據不同規格法蘭（如 DN25、DN50）制定低溫緊固力矩表（如 DN25 不銹鋼法蘭采用 25N?m 力矩，分三次對稱緊固），避免力矩不均導致的密封失效；同時法蘭密封面采用 “榫槽結構”，增強密封面貼合度；
-
可更換密封單元：將閥桿填料設計為 “模塊化抽屜式結構”，無需拆卸閥體即可更換填料，減少維護時的冷量損失與管路拆裝風險；密封單元出廠前進行 “低溫密封性測試”（在 - 196℃下保壓 24 小時，泄漏率≤1×10?1?Pa?m3/s）。
五、典型應用場景與選型要點
不同領域對液氮管路流量調節裝置的需求差異顯著，需結合場景特性針對性選型：
1. 實驗室低溫實驗場景
-
需求特點：小流量（5L/h~200L/h）、高精度（±0.5%）、頻繁啟停；
-
選型要點：選用科里奧利式流量傳感器（精度高，不受氣液兩相流影響），搭配套筒式調節閥；控制單元支持 “程序控溫 - 流量聯動”（如根據樣品目標溫度自動調整液氮流量，維持冷卻速率穩定）。
2. 工業食品速凍場景
-
需求特點：大流量（500L/h~3000L/h）、抗污染、易維護；
-
選型要點：閥體采用全不銹鋼材質（防食品污染），閥芯表面做特氟龍涂層（防雜質附著）；執行單元選用氣動驅動（適應車間多粉塵環境），配備大口徑氣液分離腔（避免食品加工中雜質導致的堵塞）。
3. 航天低溫模擬場景
-
需求特點：抗振動（加速度≤10g）、寬溫度適應（-196℃~80℃）、高可靠性；
-
選型要點：傳感器與控制器采用軍工級元器件（抗振動等級≥MIL-STD-883），閥體采用鈦合金輕量化設計（減少航天器載荷）；絕熱層采用氣凝膠復合絕熱材料（比傳統 MLI 減重 30%），適應太空極端環境。
六、運維規范與未來發展趨勢
1. 關鍵運維要點
-
定期干燥與清潔：每 3 個月對干燥過濾單元進行分子篩更換，避免水分進入閥體；每 6 個月拆解閥芯，用無水乙醇清洗表面雜質（低溫下禁止使用水基清洗劑）；
-
低溫性能校驗：每年進行一次 “-196℃低溫標定”，通過標準液氮流量發生器校準傳感器精度，確保調節誤差在允許范圍內；
-
泄漏檢測：每月用氦質譜檢漏儀檢測密封部位，重點關注法蘭連接處與閥桿填料，發現泄漏及時更換密封件。
2. 未來發展方向
-
智能化與預測性維護：集成 “流量 - 壓力 - 溫度 - 振動” 多參數監測，通過 AI 算法分析數據趨勢，提前預測閥芯磨損、密封老化等故障（如振動幅值增大 50% 時，提示更換軸承）；
-
節能型設計：采用 “變頻驅動 + 自適應調節” 技術，根據下游需求動態調整調節閥開度，減少液氮節流損失（預計可降低 15%~20% 的液氮消耗量）；
-
新材料應用：探索陶瓷基復合材料（如碳化硅）制作閥芯，提升低溫耐磨性與抗腐蝕性；采用新型絕熱材料（如真空絕熱板），進一步降低裝置冷量損失（熱損失可控制在 0.05W/m 以下）。
液氮管路流量調節裝置是連接液氮儲存與下游應用的 “橋梁”，其技術水平直接制約低溫系統的效率與安全性。通過解決低溫下的精度控制、抗凍防卡、密封泄漏等核心問題，優化裝置的結構設計與控制邏輯，可實現液氮資源的高效利用，為實驗室研究、工業生產、航天探索等領域的低溫需求提供可靠保障。未來，隨著智能化與新材料技術的融入，液氮管路流量調節裝置將向 “更精準、更可靠、更節能” 的方向持續升級。
